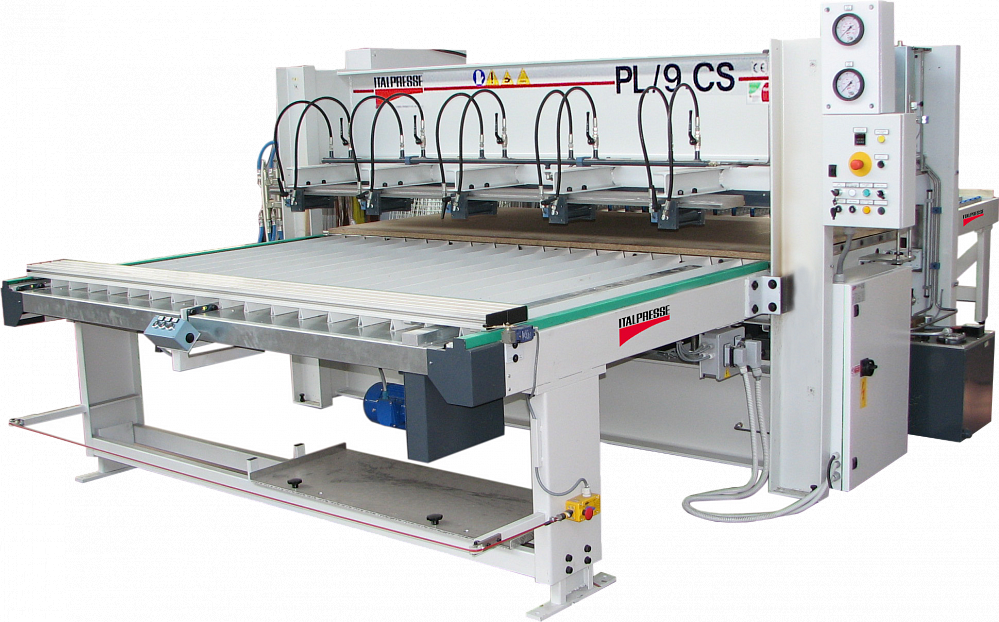

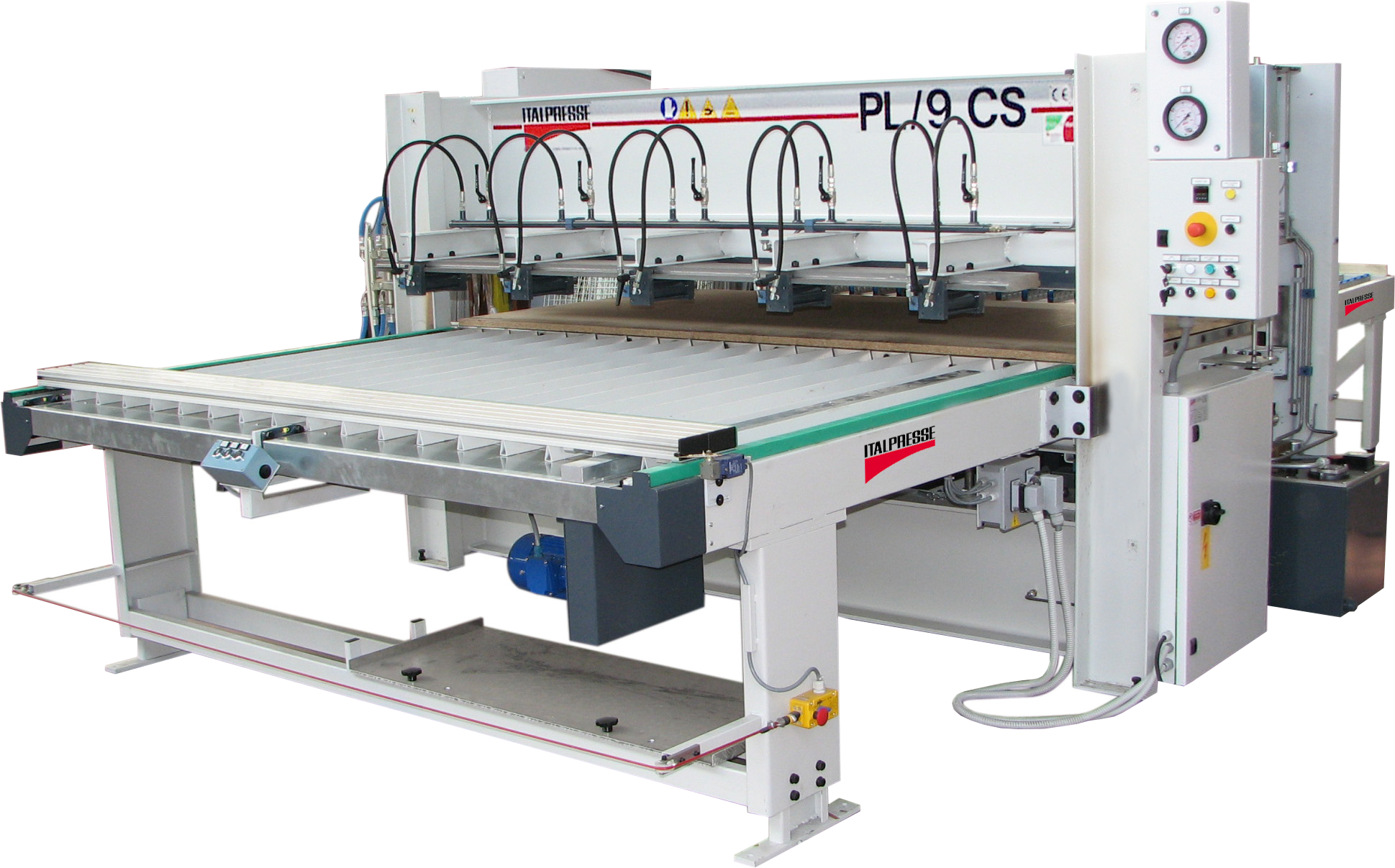

Пресс состоит из трех частей
1) Загрузочный стол
Заготовки составляться вручную на столе
После составления заготовок в панель, происходит её автоматическая загрузка в пресс. После цикла прессования готовая деталь выталкивается заготовкой\
- Сварная конструкция рамы из металлических балок
- Стол подачи коробчатого сечения
- Загрузочная балка с цепным приводом
- Мощность привода подающей балки кВт. 0,37
- Скорость подачи м/мин. 10
- Полезная ширина мм. 1300
- Полезная длина мм. 3000
- Цикл загрузки\выгрузки синхронизирован с работой пресса
2) Пресс
- Рабочее поле мм. 3000x1300
- Прижимные валы 2
- Пролеты 1
- Раскрытие мм. 140
- Ход цилиндров мм. 200
- Максимальная ширина заготовки мм. 3000
Вертикальный прижим
- Диаметр шести вертикальных цилиндров. мм. 70
- Давление вертикального прижима т. 90
- Система автоматической смазки направляющих, 2 датчика перекоса плит, система защиты по периметру.
- Сварные плиты из стального профиля покрытые нержавеющей сталью.
- плиты нагреваться Диатермическим маслом с помощью электрического нагревателя. Подача масла под давление
По средствам помпы. В поставку включена первая заливка масла.
- Мощность нагрева кВт 18
- максимальная температура плит °C 120
Горизонтальный прижим, расположенный сверху пресса
- шесть цилиндров диаметром. мм. 50
В комплекте с прижимами для толщины 15 мм. (другая толщена по запросу)
- систем электронной защиты прижима
- стоповая кнопка со стороны выгрузки
3) Рольганг со свободными роликами для выгрузки
- Рабочий размер мм. 3000x1300
Стандарты защиты по нормам «СЕ»
